刀塔装内孔刀杆的正确安装方法是什么?

在进行刀塔装内孔刀杆的安装之前,了解正确的安装方法对于保证加工精度和延长刀具使用寿命至关重要。本文将为您提供一份详细的刀塔装内孔刀杆安装指南,包括准备工具和材料、安装步骤、常见问题处理以及安全须知等方面的内容,确保即使是初学者也能顺利完成安装工作。

准备工作:了解刀塔装内孔刀杆的基本构造和作用

刀塔装内孔刀杆是数控车床中重要的刀具组件,主要用于安装和固定车刀,通过刀杆的内孔和刀塔配合,实现刀具的定位和切削工作。在安装前,必须熟悉刀杆的结构和功能,准备合适的工具和测量设备,确保安装过程的顺利进行。

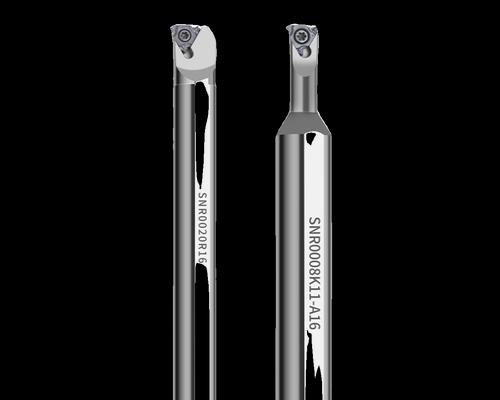

刀塔装内孔刀杆的正确安装方法是什么?  第1张

一、安装准备:检查和准备工具及材料

工具和材料清单:

刀塔装内孔刀杆;

相应规格的车刀;

清洁布和清洁剂;

扭力扳手;

量具(游标卡尺、百分表等);

润滑油;

操作手册和安装图纸。

操作步骤:

1.清洁工作区和工具:

清除工作区域的杂物和灰尘,确保环境清洁,减少异物干扰;

使用清洁布和清洁剂对刀杆、车刀以及相关工具进行彻底清洁,避免异物进入刀塔影响刀杆定位精度。

2.检查刀杆和车刀:

按照操作手册检查刀杆的内孔和外表面是否有损坏、磨损或异物;

确保车刀刀尖无裂纹、缺口,刀刃锋利且符合加工要求。

3.装配车刀到刀杆:

将车刀装入刀杆的内孔中,注意刀具方向和位置要正确;

确保车刀被牢固地锁紧,避免在加工过程中发生松动。

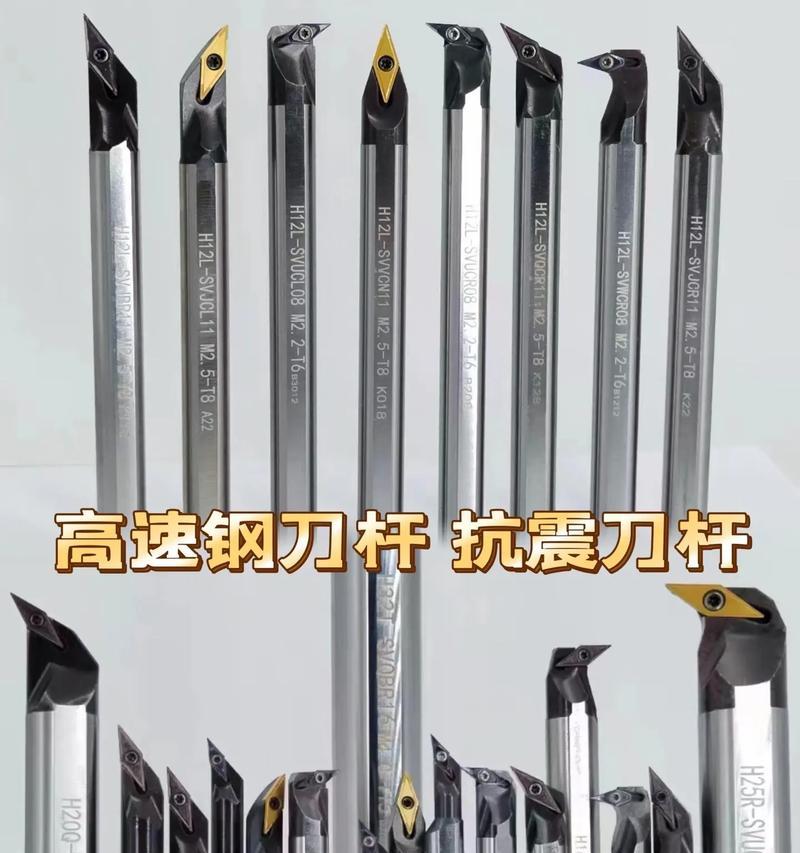

刀塔装内孔刀杆的正确安装方法是什么?  第2张

二、实际安装:刀塔装内孔刀杆的安装步骤

关键步骤详解:

1.定位刀杆:

将刀杆定位在刀塔内孔中,确保刀杆与刀塔孔配合紧密且无明显松动;

使用百分表等量具检查刀杆的径向和轴向跳动,保证定位精度。

2.调整刀塔紧固装置:

使用扭力扳手按照推荐的扭矩值固定刀杆;

检查刀杆固定是否牢固,防止在加工过程中出现刀具掉落或滑动。

3.检验安装效果:

进行空转测试,观察刀塔的转动是否平稳,无异常声响;

检查刀具与工件之间的相对位置,确保加工参数符合预定要求。

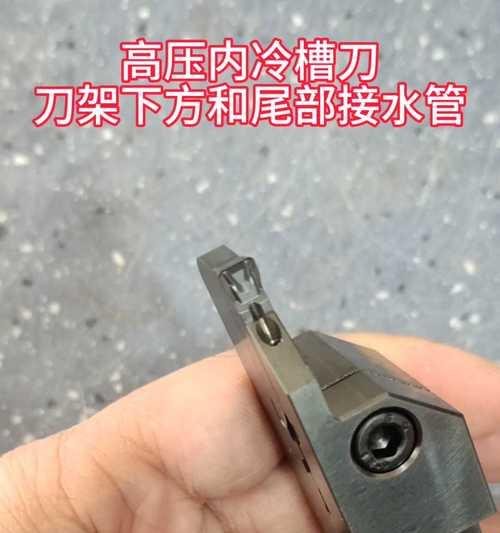

刀塔装内孔刀杆的正确安装方法是什么?  第3张

三、注意事项与问题处理

常见问题:

刀杆安装不牢固:如果发现刀杆在工作中出现松动,应立即停机检查并重新紧固;

刀具位置偏移:切削过程中刀具位置偏移可能是由于刀杆安装不当或刀具夹紧力不足,需要重新调整。

四、安全须知和维护

安全提示:

在安装和调整过程中,始终保持注意力集中,防止意外伤害;

操作前确认所有防护装置已就位,确保操作安全。

维护建议:

定期对刀塔和刀杆进行清洁和润滑,以延长使用寿命;

使用完毕后,应将刀杆和刀具妥善存放,避免损坏。

通过以上步骤的详细指导,您应该能够正确地安装刀塔装内孔刀杆,并在实际操作中遇到问题时能够妥善处理。只要严格遵守操作流程和安全规定,刀塔装内孔刀杆的安装和使用将变得既安全又高效。
